2024年10月，格见半导体率先发布对标TI TMS320FP65的GS32FP65系列量产芯片。发布之后，迅速在市场上得到了客户的认可，已经在多家客户完成产品导入并开始批量出货。
GS32FP65系列芯片内置高性能实时控制专用处理器（同构双核2*GS-DSP300），内置最大2048KB eFlash和接近900KB SRAM，提供40路ADC输入采样通道和36路EPWM/HRPWM输出控制通道，提供丰富的外设资源，以满足客户复杂应用需求。
支持完备的开发环境，包括基于Eclipse的IDE GS32 Studio，以及基于BSD许可证的SDK，其中包括了底层驱动Driverlib、RTOS（例如uCOS-II、FreeRTOS、RT Thread）、软件库（例如TMU/CLU定制函数库、IQMATH、编码器驱动、NMSIS-NN等）。
GS32FP65开发板现已开放申请
GS32FP65开发板介绍

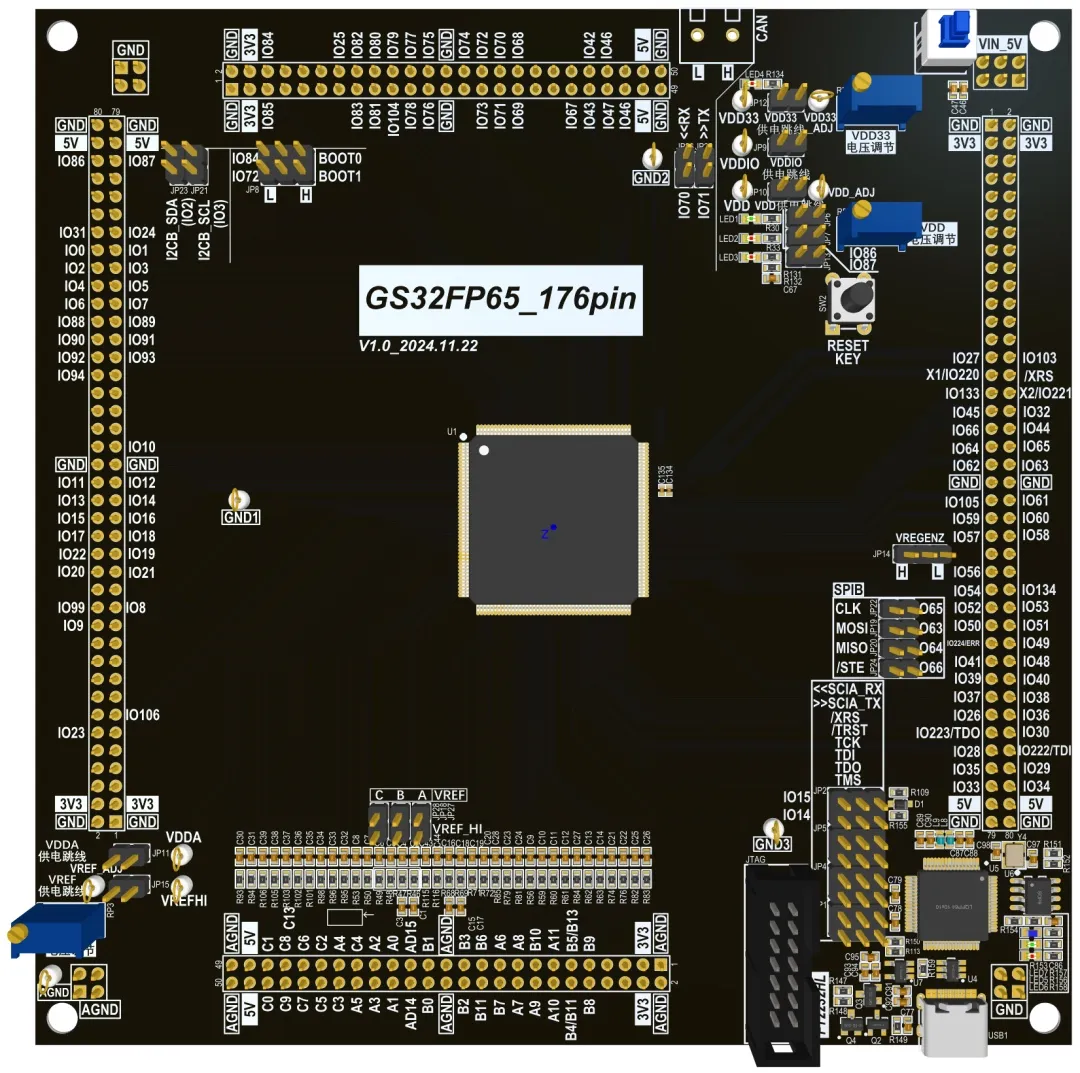

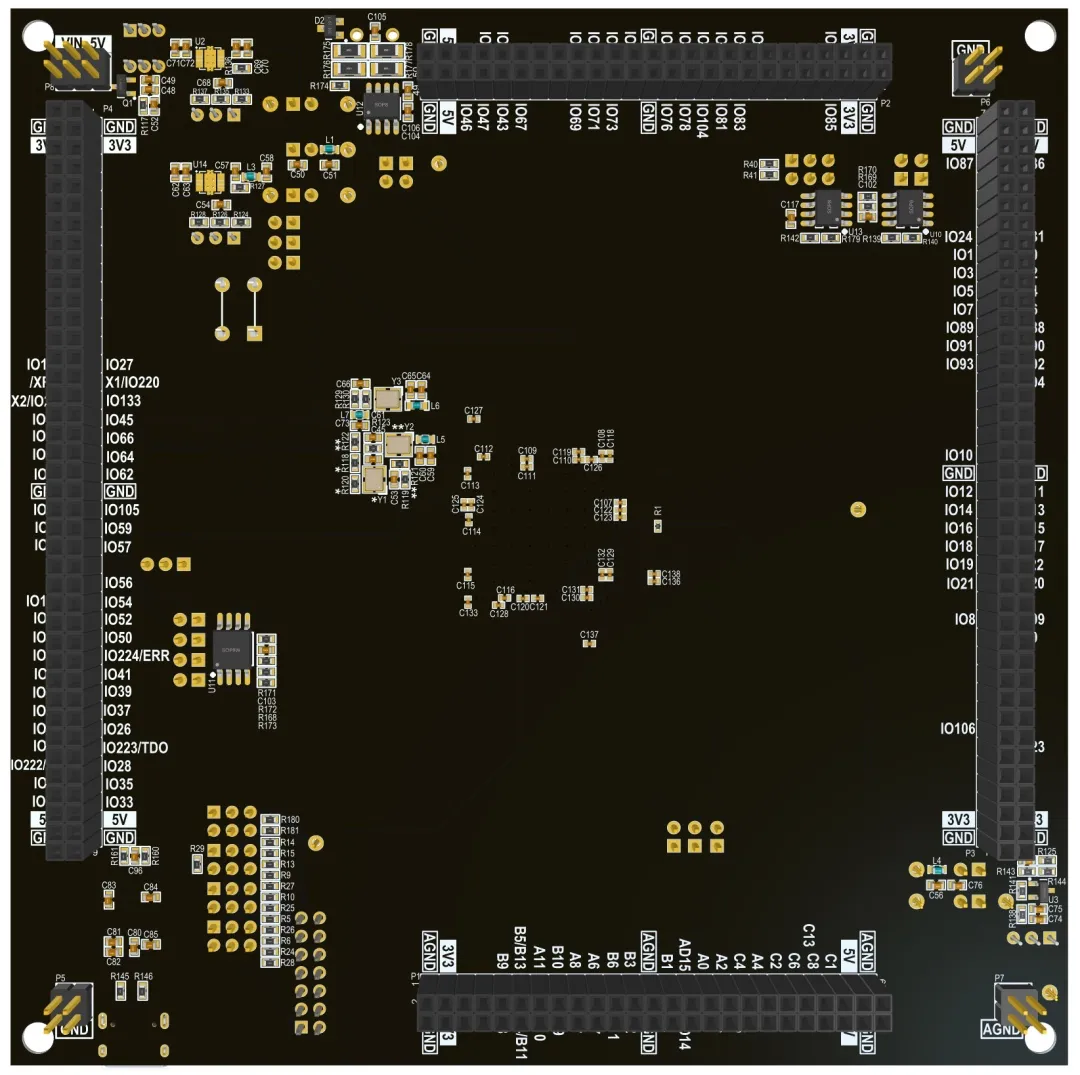

GS32FP65 HLQFP-176 开发板示意图
● 所有Pin全部引出到四个长排母，其中ADC预留RC滤波
● 支持外部5V或Type-C接口供电，可通过电源按键开关接通或断开
● 支持VDD、VDDIO和VREF电压通过滑动变阻器调节
● 支持无源晶振和有源晶振，通过0Ω电阻选择
● 1个复位按钮
● 1个电源指示灯
● 2个可编程LED
● 1个JTAG接口，外接仿真器
● 1路板载调试器，可通过Type-C接口进行在线仿真和烧写程序
● 支持跳线选择JTAG接口和板载调试器
● 1路I2C
● 1路SPI
● 1路CAN
● 支持跳线选择启动方式

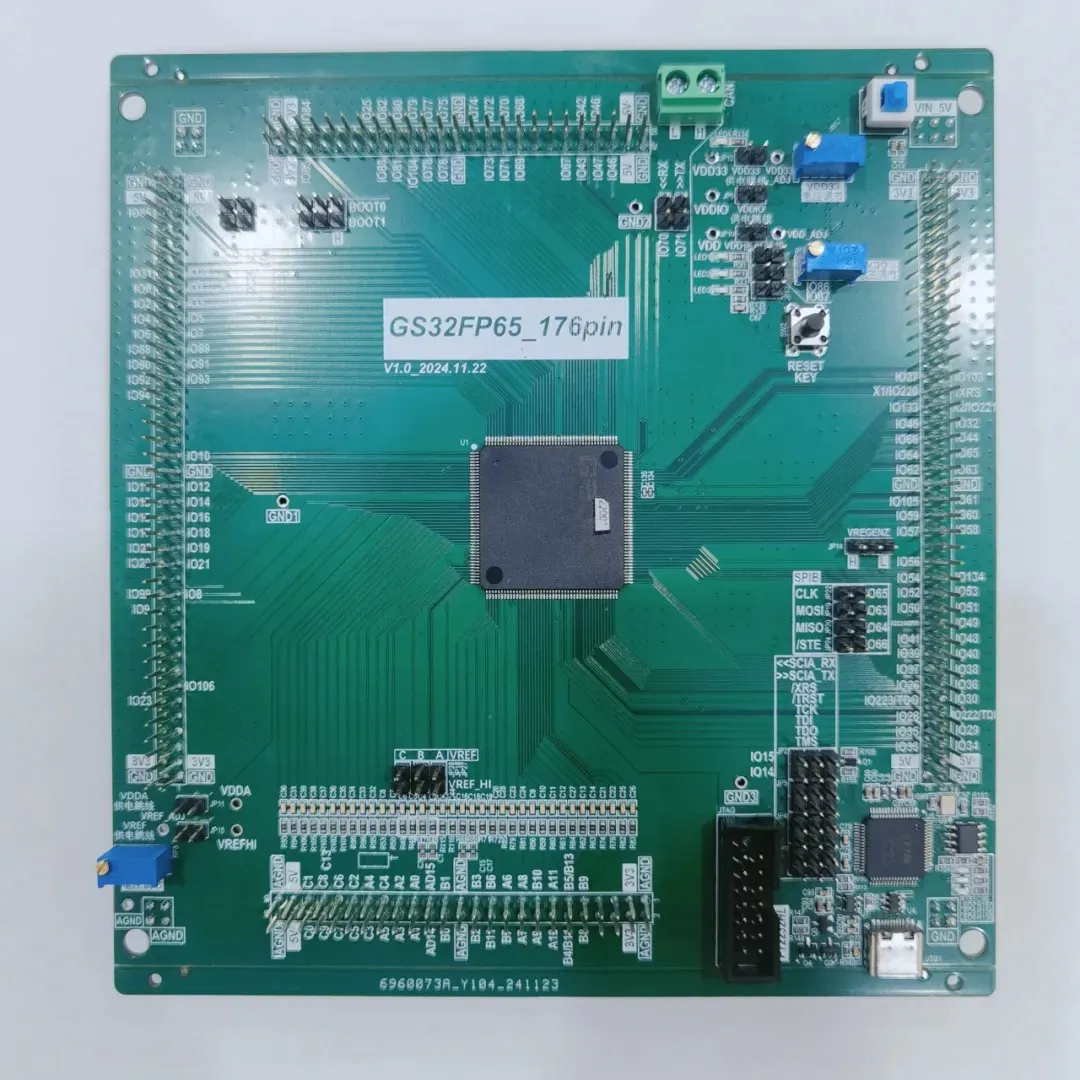

GS32FP65 HLQFP-176 开发板实物图
GS32FP65 量产芯片介绍

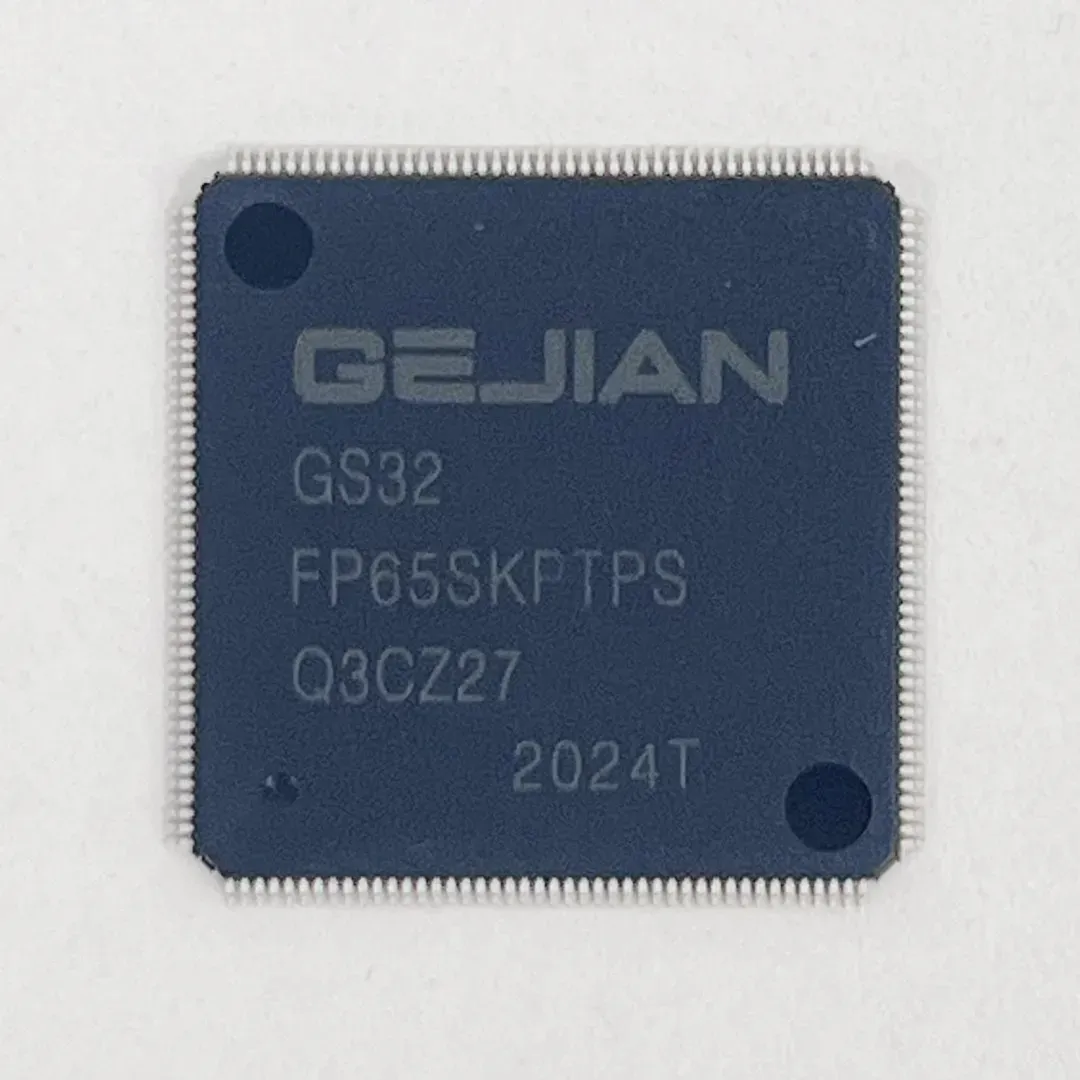

GS32FP65 HLQFP-176 芯片实物图
● 封装形式（引脚支持与TI Pin2Pin）
- nFBGA-256 (ZEJ)
- HLQFP-176 (PTP)
- nFBGA-169 (NMR)
- HTQFP-100 (PZP)
● 处理器
- 自研实时控制专用高性能处理器GS-DSP300
- 同构双核(GS32FP65D) / 单核(GS32FP65S)
- 单精度和双精度浮点运算单元（FPU32/FPU64）
- 三角函数和数学运算定制指令单元（TMU）
- 电流环控制运算定制指令单元（CLU）
● 存储器
- 最大2048KB片上Flash
- 最大2*256KB指令本地存储ILM+2*64KB数据本地存储DLM
- 128KB全局共享SRAM
● 采样&控制系统
- 最大40路ADC采样通道
- 最大12个模拟窗口比较器
- 36路高精度发波控制通道HRPWM，发波精度100ps
- 增强可编程逻辑块ECLB
- ECAP、EQEP、SDFM、DAC等采样&控制外设资源
● 实时通信系统
- CAN-FD、SPI、SCI/UART、LIN/USART、FSMC/EMIF等通信外设资源
- USB、EtherCAT从站控制器(ESC)、EMAC标准以太 (GS32FP65E支持)
