基于GS32F00137/GS32F00137H芯片变频器方案
该变频驱动器方案是一款标配RS485通讯接口，支持Modbus通讯协议。采用强大的电流矢量控制技术，支持交流异步电机和永磁同步电机的控制。该方案成熟及完整度高，以量产为目标，且极具性价比，满足更多应用场合要求。
该方案应用于机床、流水线设备、食品包装、印刷机械、纺织机械、医疗和健康领域、风机、水泵、中央空调、空压机、注塑机等自动化设备。
方案特点
1) 输入电压：单相AC 220V±15%，三相AC 380V±15%
2) 电机额定功率：
a) 0.75~2.2kW（单相AC 220V）
b) 0.75kW~400kW（三相AC 380V）
3) 电机额定转速：1500~6000转
4) 输出频率：
a) V/F 0~1kHz
b) 矢量控制 0~0.5kHz
5) 变频器控制模式：
a) 电压/频率（V/F）模式
b) 矢量控制（SVC）模式
6)频率变化控制方式：
a) 直线加减速方式，支持加减速时间设置
b) S曲线方式
7) 电机调谐控制方式：
a) 完整动态调谐方式
b) 完整静态调谐方式
c) 部分静止调谐方式
8) 过载能力
a) G机型：150%额定电流60s，180%额定电流2s
b) P机型：120%额定电流60s，150%额定电流2s
9) 矢量控制模式，稳速精度±0.5%
10) 集成控制软件，支持MODBUS协议，用于上位机实时通信
11) 上电电机短路检测，输入输出缺相保护，过流、过压、欠压、过载、堵转、过热保护等，集成监控软件，用于记录故障现场
12) 三种运行命令通道：操作面板、控制端子给定、串口通讯口给定
13) 多类型电机控制：高性能电流矢量控制，可支持异步电机和同步电机

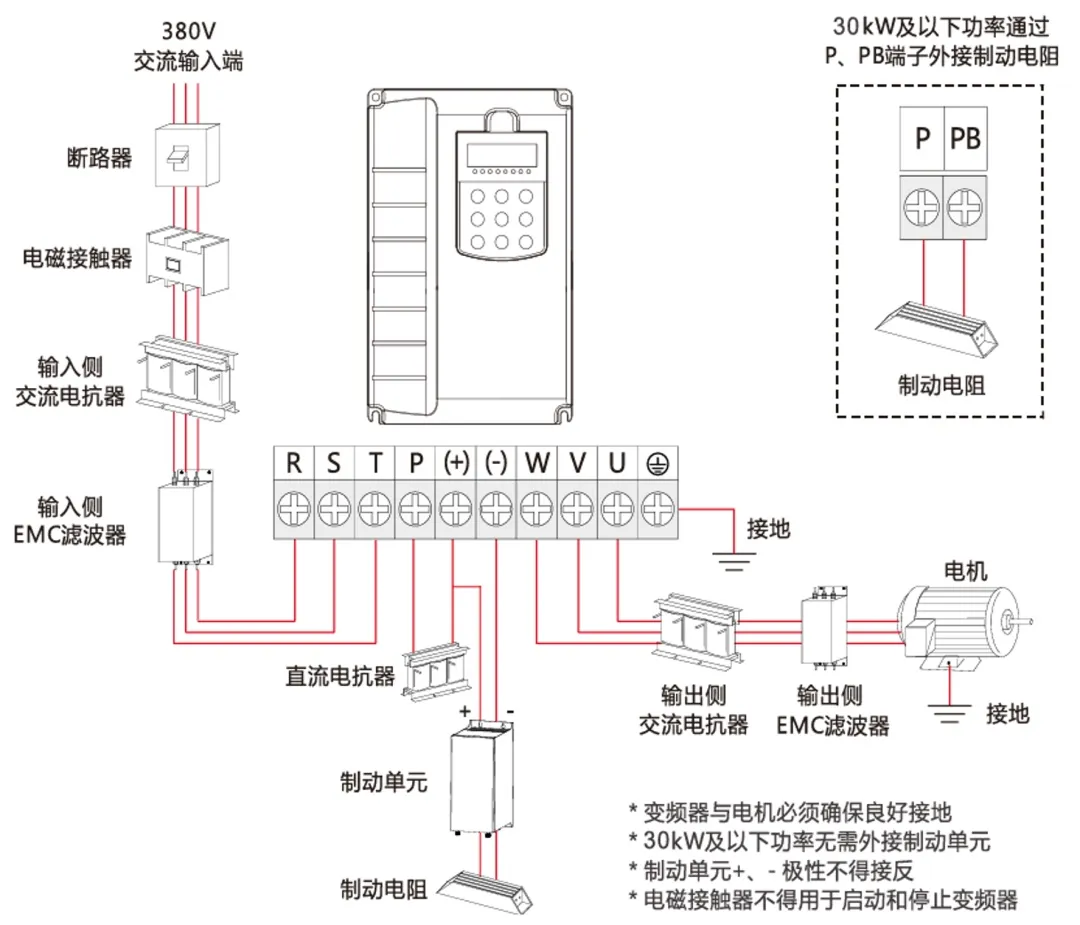

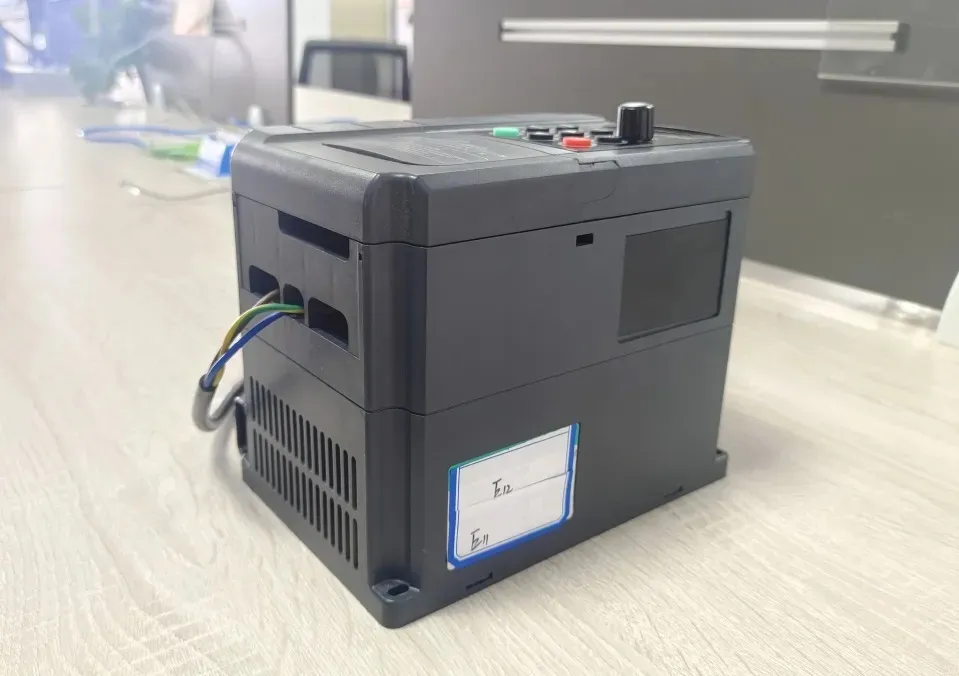

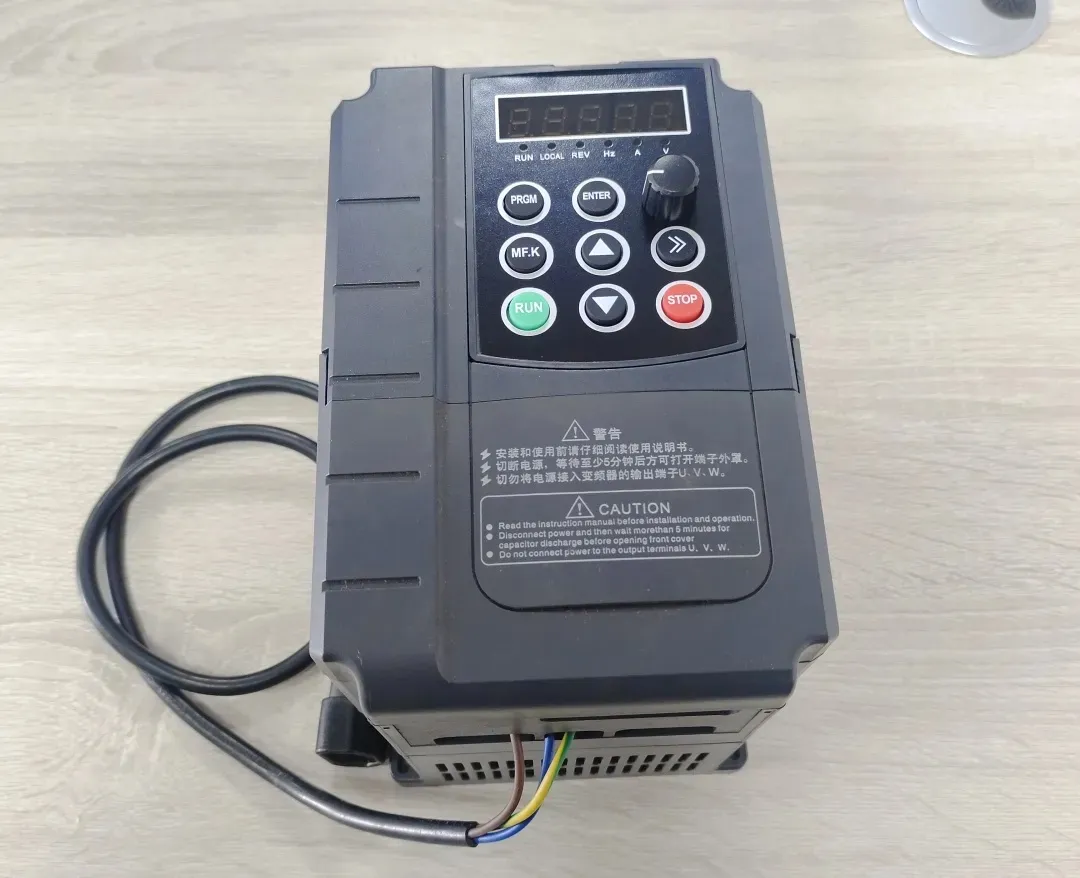

基于GS32F00137/GS32F00137H芯片变频器方案实物图
变频驱动器核心硬件功能
电路设计包含：
● 电源模块：将AC 220V/380V整流成DC提供给电机驱动模块
● 通讯模块：负责MODBUS通讯，菜单控制交互，调试交互
● 电机控制模块：负责电机驱动，电机电流采样，母线电压采样，系统保护
该变频驱动器核心硬件示意图
变频驱动器软件方案
下图为该变频驱动器的软件基础流程。

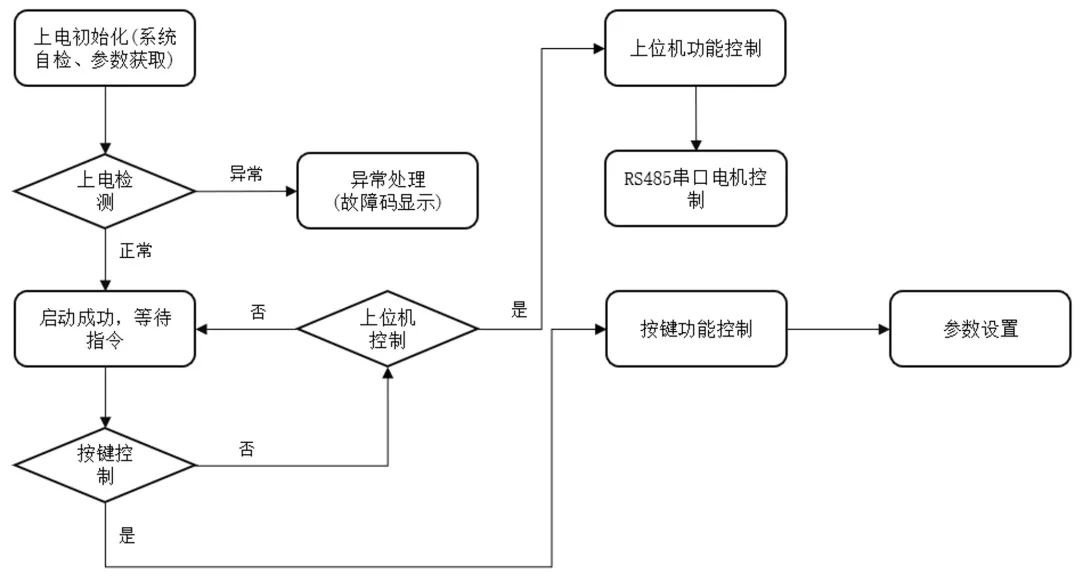

该变频驱动器软件基础流程
主控芯片GS32F00137/GS32F00137H
● 工业控制领域定制RV32处理器GS-DSP100
● 主频240MHz (GS32F00137H)
● 支持三角函数和数学运算定制指令和定制函数集
● 支持电流环控制运算定制指令和定制函数集
● 512KB eFlash，200KB Total SRAM（包含128KB ILM + 32KB DLM）
● 最大4通道Sigma-Delta滤波器 (SDFM)
● 2个12bit SAR-ADC，支持高精度片内Reference模式
● 16通道PWM控制器
● 2个脉冲串输出（Pulse Train Output, PTO）模块
● 2个绝对值位置传感器接口模块
● 支持对接串行编码器协议：多摩川T-Format、尼康A-Format、BISS-C/SSI、ENDAT等
● 2个CAN-FD接口
● 封装形式：LQFP-64
● 环境温度TA：-40°C ~ 105°C

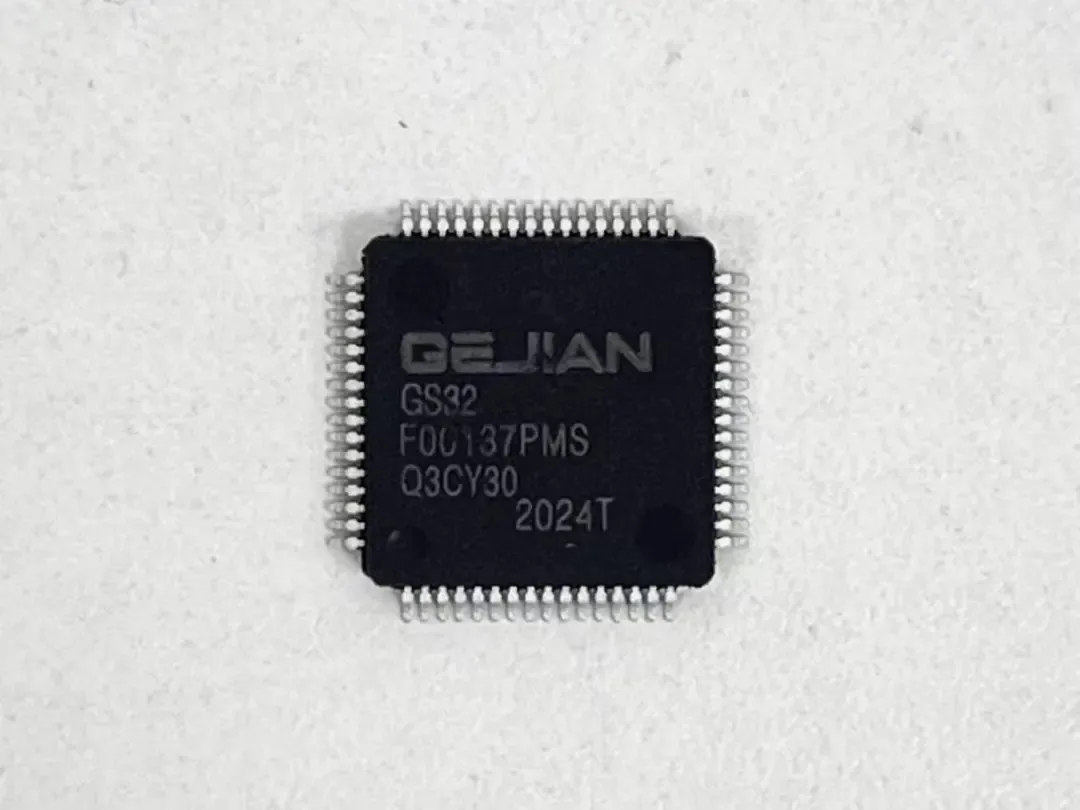

GS32F00137芯片示意图
技术和商务支持
格见半导体GS32F00137/GS32F00137H芯片变频器方案Demo已支持产品化，进一步方案详情咨询及产品购买事宜，请联系格见半导体或官方代理商。
